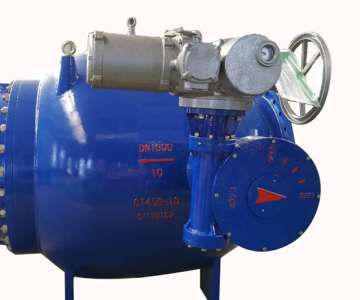

活塞式流量調節閥整體設計流量大，開度與流量成線性關系，能有效避免氣穴和振動。內殼與外殼用流線型導筋連接，不銹鋼活塞可靠導向滑動，防止傾斜或操作不良。內殼的上游端面為球形，使水流成為一個漸進的過程。

　　活塞由安裝在殼體中的曲柄連桿操作。活塞閥采用金屬對金屬和金屬對橡膠雙重密封，實現雙向氣泡水平密封。因此，密封系統使用壽命長，密封嚴密。

　　由于它的特殊結構，根據不同的運行工況，可以通過閥門下游出口出口的出口部分來調節閥門的流量特性，以適應不同工況的要求，達到好的流量調節效果。

　　活塞式流量調節閥是可以滿足多種要求的閥門。能夠通過閥腔內類似活塞式氣缸的軸向運動來實現的，其行程與管內水流方向一致。水流從軸向弧形進入殼體，活塞閥內流道為軸對稱，流體通過時不會產生紊流。無論閥腔內的水向何處移動，閥腔內水流在任何位置的橫截面都是環狀的，并在出口處向軸線收縮，以達到抗汽蝕效果，避免節流造成的氣蝕對閥體和管道的破壞。
